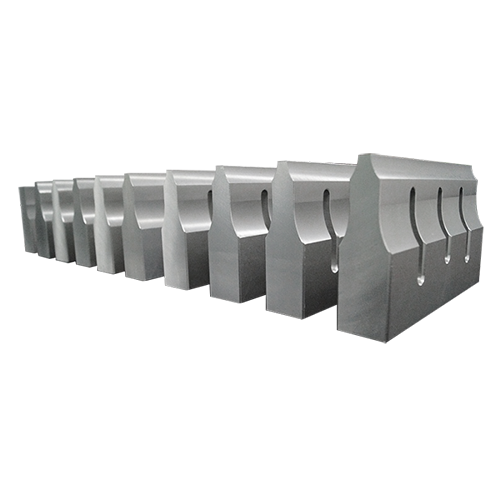

超聲波模具，也稱為超聲波焊頭，是超聲波焊接機中重要部件，應用于塑料制品焊接。判斷超聲波焊頭是否適合自己的產品，除了要了解被焊接產品的參數和要求，超聲波焊頭的材質和尺寸等之外，一些參數也很重要，下面就由江門超聲波靈科超聲波為大家介紹超聲波模具焊頭優劣的判斷標準：







①超聲波焊頭頻率參數

超聲波焊接機的工作頻率由超聲波換能器、超聲波變幅桿和超聲波焊頭三部分決定。超聲波電箱的頻率根據機械共振頻率調整達到一致，使超聲波焊頭工作在諧振狀態工作。超聲波電箱與機械共振頻率有一個諧振工作范圍，如果設定為±0.5 KHz，超聲波焊接機基本都能正常工作，超聲波焊頭對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小于0.1 KHZ，如20KHz，超聲波焊頭的頻率會控制在19.90—20.10 KHz，誤差為5‰。



②超聲波焊頭節點

超聲波焊頭和超聲波變幅桿在工作狀態下，兩個端面的振幅最大，應力最小，而節點的振幅為零，應力最大。節點位置一般設計為固定位，但通常固定位設計時厚度要大于3mm，或是凹槽固定，所以固定位并不一定為零振幅，這樣就會引致一些雜音和一部分的能量損失，對于雜音一般會用橡膠圈與其它部件隔離，采用隔聲材料進行屏蔽等方式。



③超聲波焊頭振幅參數

超聲波振幅對于被焊接制品是一個關鍵參數，如果焊頭溫度達不到材質要求就無法焊接，如果超聲波焊頭溫度過高會導致材料燒焦，產品導致結構破壞以致強度變差等問題出現。一般超聲波換能器的輸出振幅為10—20μm，超聲波振幅一般為30μm左右，超聲波變幅桿及超聲波焊頭的變比同超聲波變幅桿及超聲波焊頭形狀，前后面積比等因素有關，一般形狀為指數型變幅、函數型變幅、階梯型變幅等，對變比影響很大，前后面積比與總變比成正比。



以上就是江門超聲波靈科超聲波為大家介紹關于超聲波模具焊頭的優劣的判斷標準，如果大家對超聲波焊頭感興趣，歡迎致電公司電話：0756-8626887，或者打開公司官網：http://ylbar.com/，我們很樂意為大家服務！
